| Πλατφόρμα SDR, Σχήμα κύματος |
9363 ή 9361+7Z020, κινητό δίκτυο MANET |
| Τεχνολογία MIMO |
Χρονοδιαστημική κωδικοποίηση, λήψη ποικιλομορφίας, διαμόρφωση δέσμης TX / RX |
Συχνότητα
(70M-6GHz προσαρμόσιμο) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
Διάταξη L 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
Διάταξη S Διάταξη 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
Διάταξη C (4,4-5,0/5,25-5).85, 4,2-5,2/5,5-6,0*GHz)
|
| Διάταξη ζώνης καναλιού |
250k/500k/1MHz ((Δύο κεραίες) |
| Αισθησία |
-117dBm@250KHz |
| Τρόπος τροποποίησης |
BPSK/QPSK/16QAM (προσαρμοστική), OFDM ((Δύο κεραίες) |
| Αερομεταφερόμενος ρυθμός δεδομένων |
50-250kbps@250kHz ((Δύο κεραίες)
125-500kbps@500kHz ((Δύο κεραίες)
250-1000kbps@1MHz ((Δύο κεραίες) |
| Τρόπος πολλαπλής πρόσβασης |
CSMA/TDMA |
| Διάδρομος ραδιοσυχνοτήτων |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Μεταφορά ισχύος |
0.25/0.5/1/2/4 ((5) Βατ ((Δύο κεραίες) |
Ατομικό άλμα
Απόσταση επικοινωνίας |
30-100 km (LOS), 1-30 km (αστική περιοχή) |
| Τρόπος εργασίας |
Σημείο προς σημείο/Σημείο προς πολλαπλό σημείο/Πολλαπλό σημείο προς πολλαπλό σημείο, Δυναμική δρομολόγηση/Πολλαπλό hop αναμεταδότης, Αστέρι/Σημείο/Δίκτυο/Υβριδικό |
| Συνδετήρες |
Σειριακή θύρα (από σημείο σε σημείο αμφίδρομη, από σημείο σε πολλαπλή μονόδρομη) / Θύρα δικτύου (μονική μετάδοση, πολλαπλή μετάδοση, μετάδοση) / Φωνή, τοποθεσία (διάδοση) |
| Αργή αναχώρηση |
Μέσος όρος 7mS (1MHz BW) |
| Κρυπτογράφηση |
DES, AES128/256, SNOW3G/ZUC προαιρετικό, κρυπτογράφηση με κάρτα Chip/TF προσαρμοσμένη ή εξωτερική μηχανή κρυπτογράφησης |
| Τρόπος κατά της παρεμπόδισης |
Εγχειριτική επιλογή καναλιών σάρωσης φάσματος, πλήρης ζώνης βελτιωμένη έξυπνη επιλογή συχνοτήτων (γνωσία φάσματος) / πλήρης ζώνης προσαρμοστικής συχνότητας FHSS/ρόμινγκ
Προαιρετικό |
| Τοπική/Απομακρυσμένη Διαχείριση |
συχνότητα λειτουργίας, εύρος ζώνης καναλιού, αναγνωριστικό δικτύου, ισχύς μετάδοσης και άλλες ρυθμίσεις παραμέτρων, σάρωση φάσματος, απεικόνιση σε πραγματικό χρόνο και στατιστικές καταγραφές της τοπολογίας δικτύου,σχέση έντασης πεδίου σύνδεσης σήματος-θόρυβου, ανεβάστε και κατεβάστε κίνηση, απόσταση κόμβου, ηλεκτρονικό χάρτη GPS / Beidou, θερμοκρασία / τάση / παρεμβολή Παρακολούθηση, αναβάθμιση λογισμικού. |
| Άλλα |
Ο χρόνος εκκίνησης είναι μικρότερος από 28 δευτερόλεπτα και ο χρόνος πρόσβασης/ενημέρωσης/αλλαγής δικτύου είναι μικρότερος από 1 δευτερόλεπτο.
Δεν υπάρχει όριο στην χωρητικότητα χρήστη ενός ενιαίου συστήματος (256 κόμβοι ή περισσότεροι) και στον αριθμό των hops στα δίκτυα Mesh (Data 15+ hops, voice 10+ hops, video 8+ hops).Η συνολική απώλεια του ποσοστού μετάδοσης για περισσότερους από τρεις λυκίσκους είναι μικρότερη από 70%.
Η αυτόματη παρακολούθηση φορέα, προσαρμοσμένη σε απόκλιση συχνότητας Doppler ±6kHz, υποστηρίζει την κινητή επικοινωνία σε ταχύτητες άνω των 7200 χιλιομέτρων την ώρα (6Mach, 2000 μέτρα το δευτερόλεπτο).
|
|
Μέγεθος δικτύου/
Δυνατότητα πολλαπλών άλμπων
|
Ενιαίο δίκτυο Περισσότεροι από 256 κόμβοι/15 οπές |
| Θερμοκρασία λειτουργίας |
-40°C ~+80°C |
| Επίπεδο προστασίας |
IP66, IP67/IP68 Προσαρμοσμένο |
| Συλλέκτες |
8-10/6-8 ώρες για 114/77,7Wh (χειριζόμενο ραδιόφωνο) |
Τετάρτη
Κατανάλωση ενέργειας |
3.5-5VDC/Επιχείρηση 1-2A/Εκτελεστική λειτουργία 0.5-1A@3.5-5V, 0.25Watt x2, NB-nano
9-32VDC/Επιχείρηση 0,3-0,5A/Εκτελεστική λειτουργία 0,2-0,3A@12V, 0,5Watt x2, NB-mini
9-39VDC/Επιχείρηση 0,5-1A/Απομονωτική λειτουργία 0,4-0,6A@12V, 1Watt x2
12-36VDC/Επιχείρηση 1-2A/Απομονωμένη λειτουργία 0,5-0,7A@12V, 2/4(5) Βατ x2
18-32VDC/Επιχείρηση 3-6A/Απομονωμένη λειτουργία 0,7-0,9A@16.8V, 10Watt x2
18-32VDC/Επιχείρηση 6-7A/Εκτελεστική λειτουργία 0,7-0,9A@20V, 20/40(50) Βατ x2
|
| Επιλογή ισχύος |
Ηλεκτρική τροφοδοσία από μπαταρία κλειδώματος ή κύριο καλώδιο |

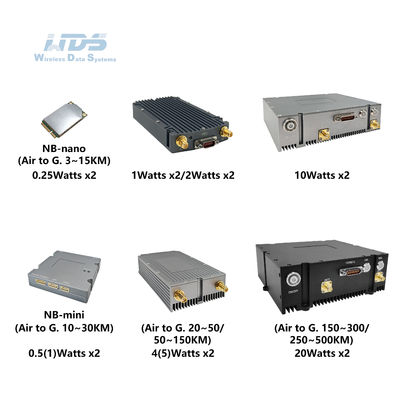

| Μέγεθος/βάρος |

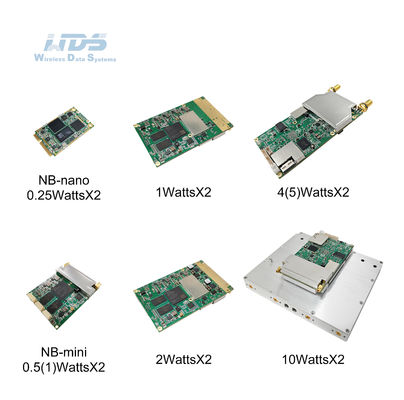

5.1x3.0x0.6cm/11g, 0.25Watt x2 Μονάδα, NB-nano
5.8x4.8x1.0cm/27g, 0.5Watt x2 Μονάδα, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 Μονάδα
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 Μονάδα
11.5x5.4x1.3cm/56g, 5Watt x2 Μονάδα
12.7x11.0x3.4cm/524g, 10(20) Watt x2 Μονάδα
5.1x3.0x0.7cm/14g, 0.25Wx2 Διπλή Αντένα Αερομεταφερόμενη, NB-νανο
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Διπλή κεραία αερομεταφερόμενη, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Διπλή κεραία αερομεταφερόμενη, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Διπλή Αντένα Αερομεταφερόμενη-Σιδηρούν Γκρι
13.8x6.2x2.7cm/225, 4(5)Wx2 Διπλή Αντένα Αερομεταφερόμενη-Σιδηρούν Γκρι
12.8x13.4x3.8cm/598g, 10/20Watt x2 Διπλή Αντένα Αερομεταφερόμενη-Σιδηρούν Γκρι
14.2x14.0x5.0cm/962g, 10/20Watt x2 Διπλή Αντένα Αερομεταφερόμενη-Μαύρη

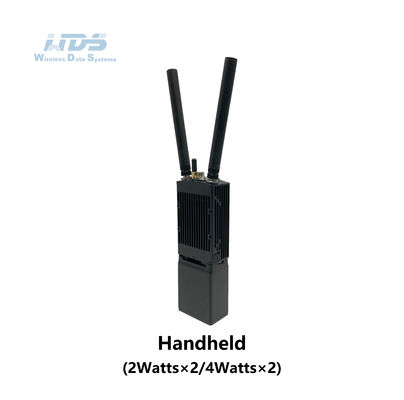

19.0x6.8x3.8cm/769g, με μπαταρία 11.1V/77.7Wh |
| Εγκατάσταση/Χρώμα |
4 Τρύπες τοποθέτησης/Μαύρο, Σιδηροπράσινο, στρατό πράσινο Προαιρετικό |
| Βασική διεπαφή |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, DC εισροή |
|
Σπρώξε για να μιλήσεις.
Βοηθητική διεπαφή
|
Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τις συσκευές που χρησιμοποιούνται για την παρακολούθηση της λειτουργίας της συσκευής. |
| Διεύρυνση δικτύου Προαιρετική |
Διαδρομή δημόσιου δικτύου / 4G LTE, ενσωμάτωση WB-NB, ίνες, δορυφόρος |
| Διεύρυνση βίντεο Προαιρετική |
Χαμηλή καθυστέρηση HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Δείκτης κατάστασης σύνδεσης |
Σταθερό κόκκινο - Το δίκτυο δεν συνδέεται
Επικοινωνία με το δίκτυο
Σταθερό πράσινο - Το δίκτυο συνδέεται
Πλακαρισμός πράσινο - Η φωνή PTT είναι κάτω
|
| Δείκτης σύνδεσης RSSI |
Σταθερό πράσινο - Η ποιότητα σύνδεσης είναι εξαιρετική
Σταθερό μπλε - Η ποιότητα σύνδεσης είναι καλή
Σταθερό κίτρινο - Η ποιότητα σύνδεσης είναι μέση
Σταθερό μωβ - Η ποιότητα συνδέσμου είναι ελαφρώς χειρότερη
Σταθερό κόκκινο - Η ποιότητα σύνδεσης είναι κακή ή η σύνδεση είναι κάτω
|
|
Διασύνδεση διαχείρισης/
Διασύνδεση ελέγχου
|
Διαχείριση δικτύου με βάση το διαδίκτυο/GUI, API για δευτερεύουσα διεπαφή ανάπτυξης/SNMP
|
