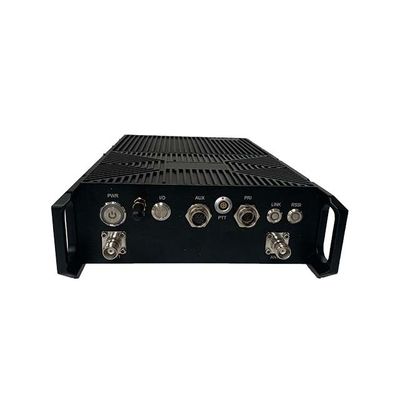

Σειρά Mesh Radio-NBmesh Ασύρματου Δικτύου Narrowband MESH Ραδιοφώνου Σακιδίου

Το ραδιόφωνο/μονάδιο στενόπεδο mesh της σειράς NBmesh είναι κατάλληλο για σενάρια κατανεμημένου δικτύου όπου το ποσοστό υπηρεσίας δεν είναι υψηλό, η απόσταση μετάδοσης είναι μεγάλη,και η εμβέλεια μετάδοσης βασίζεται σε ρελέ πολλαπλών αναβολώνΗ τοπολογία είναι ένα δίκτυο πολλαπλών γύρων, το οποίο αποτελείται από διάφορους κόμβους διανομής.βολικό για τους χρήστες να ενσωματωθούν σε διάφορους τύπους τερματικού εξοπλισμού, για την επίτευξη σταθερής και αξιόπιστης μετάδοσης δεδομένων σε μεγάλες αποστάσεις.
Χαρακτηριστικά:
1Πολλαπλές αναμεταδόσεις, αποδοτική δικτύωση
2Χαμηλή ταχύτητα, υψηλή ευαισθησία.
3. συχνότητα ζώνης UHF/L/S
4. 2/4/10/20 Watt ισχύς ραδιοκυμάτων
5. Συνεχή θύρα / θύρα δικτύου, φωνή / θέση
6Υπηρεσία πληροφοριών, συχνότητα άλματος.
Ραδιοφώνημα/μονάδα στενής ζώνης NBMesh, υποστήριξη οδικής δρομολόγησης σημείο προς σημείο, σημείο προς πολλαπλό σημείο και πολλαπλό σημείο προς πολλαπλό σημείο, ασύρματη μετάδοση δεδομένων με πολλαπλό hop relay, που χρησιμοποιείται σε ομάδες UAV,Οπλισμένη διοίκηση ελέγχου πυρκαγιάς, διάσωση έκτακτης ανάγκης Διοίκηση επικοινωνίας έκτακτης ανάγκης, διασύνδεση πλοίων, διασύνδεση θαλάσσιων μεταφορών, πρόληψη δασικών πυρκαγιών, αυτοοργανωμένη δικτυακή επικοινωνία.

Απόδοση:
1Μεγάλη απόσταση μετάδοσης, ισχυρή ικανότητα κατά της παρεμβολής.
2- Προσαρμοστικότητα στο κινητό περιβάλλον
3Το στρώμα εφαρμογής υποστηρίζει όλα τα είδη των τερματικών εφαρμογών σειριακής θύρας / δικτύου
4Υποστηρίζει ταχεία ανάπτυξη, δυναμική αλλαγή της τοπολογίας δικτύου, αυτοοργάνωση χωρίς κεντρική δικτύωση και πολλαπλή προώθηση hop
5Αίσθηση λήψης έως -117dBm@250KHz BW
6Η δυνατότητα προσαρμοστικής μετάδοσης δεδομένων, η οποία μπορεί να επιλέγει προσαρμοστικά τη λειτουργία διαμόρφωσης και τη λειτουργία κωδικοποίησης σύμφωνα με τις περιβαλλοντικές αλλαγές και να πραγματοποιεί προσαρμοστική μετάδοση δεδομένων.
7Ευέλικτες και αποτελεσματικές δυνατότητες δικτύωσης, υποστήριξη δυναμικού πρωτόκολλου TDMA, πρωτόκολλου CSMAσενάρια κεντρικής υπηρεσίας μέτρησης και ελέγχου με περισσότερες από 6 αναπηρίες και φωνητικές υπηρεσίες
8. Δεν χρειάζεται να ρυθμίσετε τη διεύθυνση IP και τον οδηγό, απρόσκοπτη συμβατότητα με ανώτερο επίπεδο TCP, πρωτόκολλο UDP, μπορεί να επιτύχει φωνή, αρχείο και άλλα δεδομένα διαφανή αλληλεπίδραση

Ειδικές προδιαγραφές ραδιοφώνου NBMesh Narrowband Mesh

Πλατφόρμα SDR, Σχήμα κύματος	9363+7Z020, Κινητό δίκτυο MANET
Τεχνολογία MIMO	Χρονοδιαστημική κωδικοποίηση, λήψη ποικιλομορφίας, διαμόρφωση δέσμης TX / RX
Συχνότητα (70M-6GHz προσαρμόσιμο)	UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / Διάταξη L 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / Διάταξη S Διάταξη 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) / Διάταξη C (4,4-5,0/5,25-5).85, 4,2-5,2/5,5-6,0*GHz)
Διάταξη ζώνης καναλιού	250k/500k/1MHz ((Δύο κεραία), 400kHz ((Μια κεραία)
Αισθησία	-117dBm@250KHz
Τρόπος διαμόρφωσης	BPSK/QPSK/16QAM (προσαρμοσμένη), OFDM ((διπλή κεραία) /SCFDE ((μονή κεραία)
Αερομεταφερόμενος ρυθμός δεδομένων (Μια μόνο κεραία/ Διπλή κεραία)	50-250kbps@250kHz ((Δύο κεραίες) 125-500kbps@500kHz ((Δύο κεραίες) 250-1000kbps@1MHz ((Δύο κεραίες)
Τρόπος πολλαπλής πρόσβασης	CSMA/TDMA
Διάδρομος ραδιοσυχνοτήτων	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Μεταφορά ισχύος	10Wx2 20Wx2
Ατομικό άλμα Απόσταση επικοινωνίας	30-100 km (LOS), 1-30 km (αστική περιοχή)
Τρόπος εργασίας	Σημείο-σε-σημείο/Σημείο-σε-πολλαπλό-σημείο/Πολλαπλό-σε-πολλαπλό-σημείο, Δυναμική διαδρομή/Πολλαπλό αναμεταδοτικό, Αστέρι/Σημεία/Δίκτυο/Υβριδικό
Συνδετήρες	Σειριακή θύρα (από σημείο σε σημείο αμφίδρομη, από σημείο σε πολλαπλή μονόδρομη) / Θύρα δικτύου (μονική μετάδοση, πολλαπλή μετάδοση, μετάδοση) / Φωνή, τοποθεσία (διάδοση)
Αργή αναχώρηση	Μέσος όρος 7mS (1MHz BW)
Κρυπτογράφηση	DES, AES128/256, SNOW3G/ZUC προαιρετικό, κρυπτογράφηση με κάρτα Chip/TF προσαρμοσμένη ή εξωτερική μηχανή κρυπτογράφησης
Τρόπος κατά της παρεμπόδισης	Εγχειρίδιο επιλογή καναλιών σάρωσης φάσματος, πλήρης ζώνης βελτιωμένη έξυπνη επιλογή συχνότητας ((γνωσία φάσματος) / πλήρης ζώνης προσαρμοστική συχνότητα FHSS/ρόμινγκ επιλογή
Τοπικό/ Απομακρυσμένη διαχείριση	συχνότητα λειτουργίας, εύρος ζώνης καναλιού, αναγνωριστικό δικτύου, ισχύς μετάδοσης και άλλες ρυθμίσεις παραμέτρων, σάρωση φάσματος, απεικόνιση σε πραγματικό χρόνο και στατιστικές καταγραφές της τοπολογίας δικτύου,σχέση έντασης πεδίου σύνδεσης σήματος-θόρυβου, ανεβάστε και κατεβάστε κίνηση, απόσταση κόμβου, ηλεκτρονικό χάρτη GPS / Beidou, θερμοκρασία / τάση / παρεμβολή Παρακολούθηση, αναβάθμιση λογισμικού.
Άλλα	Ο χρόνος εκκίνησης είναι μικρότερος από 28 δευτερόλεπτα και ο χρόνος πρόσβασης/ενημέρωσης/αλλαγής δικτύου είναι μικρότερος από 1 δευτερόλεπτο. Δεν υπάρχει όριο στην χωρητικότητα χρήστη ενός ενιαίου συστήματος (256 ή περισσότεροι κόμβοι) και στον αριθμό των hops στα δίκτυα Mesh (Data 15+ hops, voice 10+ hops, video 8+ hops).Η συνολική απώλεια του ποσοστού μετάδοσης για περισσότερους από τρεις λυκίσκους είναι μικρότερη από 70%. Η αυτόματη παρακολούθηση φορέα, προσαρμοσμένη σε απόκλιση συχνότητας Doppler ±6kHz, υποστηρίζει κινητή τηλεφωνία επικοινωνία σε ταχύτητες άνω των 7200 χιλιομέτρων την ώρα (6 Μαχ, 2000 μέτρα το δευτερόλεπτο).
Μέγεθος δικτύου/ Δυνατότητα πολλαπλών άλμπων	Ενιαίο δίκτυο Περισσότεροι από 256 κόμβοι/15 οπές
Θερμοκρασία λειτουργίας	-40 °C ~ + 80 °C
Επίπεδο προστασίας	IP66, IP67/IP68 Προσαρμοσμένο
Ηλεκτρική τάση/κατανάλωση ενέργειας	18-32VDC/Επιχείρηση 3-6A/Απομονωμένη λειτουργία 0,7-0,9A@16.8V, 10Watt x2 18-32VDC/Επιχείρηση 6-7A/Απομονωμένη λειτουργία 0,7-0,9A@20V, 20Watt x2
Επιλογή ισχύος	Ηλεκτρική τροφοδοσία από μπαταρία κλειδώματος ή κύριο καλώδιο
Συλλέκτες	10-12/6-8 ώρες για μπαταρία πολυμερούς λιθίου 427/213Wh (Radio Backpack)
Μέγεθος/βάρος	22.9x18.9x6.2cm/3.86kg, με μπαταρία 22.2V/213Wh
Εγκατάσταση/Χρώμα	4 Τρύπες τοποθέτησης/Μαύρο, Σιδηροπράσινο, πράσινο στρατού Προαιρετικό
Βασική διεπαφή	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, DC εισροή
Σπρώξε για να μιλήσεις. Βοηθητική διεπαφή	Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τις συσκευές που χρησιμοποιούνται για την παρακολούθηση της λειτουργίας της συσκευής.
Διεύρυνση δικτύου Προαιρετική	Διαδρομή δημόσιου δικτύου / 4G LTE, ενσωμάτωση WB-NB, ίνες, δορυφόρος
Δείκτης κατάστασης σύνδεσης	Σταθερό κόκκινο - Το δίκτυο δεν συνδέεται Επικοινωνία με το δίκτυο Σταθερό πράσινο - Το δίκτυο συνδέεται Πλακαρισμός πράσινο - Η φωνή PTT είναι κάτω
Δείκτης σύνδεσης RSSI	Σταθερό πράσινο - Η ποιότητα σύνδεσης είναι εξαιρετική Σταθερό μπλε - Η ποιότητα σύνδεσης είναι καλή Σταθερό κίτρινο - Η ποιότητα σύνδεσης είναι μέση Σταθερό μωβ - Η ποιότητα συνδέσμου είναι ελαφρώς χειρότερη Σταθερό κόκκινο - Η ποιότητα σύνδεσης είναι κακή ή η σύνδεση είναι κάτω
Διασύνδεση διαχείρισης/ Διασύνδεση ελέγχου	Διαχείριση δικτύου με βάση το διαδίκτυο/GUI, API για δευτερεύουσα διεπαφή ανάπτυξης/SNMP



    Τοπολογία Star Network IΤοπολογία Star Network II Τοπολογία Star Network III
