| Γενικά |
| Πλατφόρμα SDR, κυματομορφή |
9363 ή 9361+7Z020, Mobile Network MANET |
| Τεχνολογία MIMO |
Κωδικοποίηση χωροχρόνου, Λήψη Διαφοροποίησης, Διαμόρφωση δέσμης TX / RX |
| Ευαισθησία λήψης |
-103dBm@5MHz BW |
| Εύρος ζώνης καναλιού |
Ρύθμιση 1.25/2.5/5/10/20MHz; Υποστηρίζει μετάδοση και λήψη με διαφορετικά εύρη ζώνης καναλιών, επιτυγχάνοντας μικτή ευρυζωνική και στενή ζώνη |
| Ρυθμός δεδομένων |
1-70Mbps (20MHz BW) Adaptive, QoS |
| Λειτουργία διαμόρφωσης |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive (προαιρετική σταθερή ρύθμιση) |
|
Ισχύς εξόδου RF
(Υποστήριξη TPC, έλεγχος ισχύος μετάδοσης, ρυθμιζόμενο 1dBm)
|
0.25Watts x2; 0.5(1)Watts x2; 1Watts x2; 2Watts x2; 4(5)Watts x2; 10Watts x2; 20Watts x2
|
|
Single Hop
Απόσταση επικοινωνίας
|
Air to G. 3-15KM, 0.25Watts x2; 10-30KM, 0.5Watts x2; 20~50KM, 1Watts x2; 50~100KM, 2Watts x2; 100~150KM, 4Watts x2; 100~200KM, 5Watts x2; 150~300KM, 10Watts x2; 250~500KM, 20Watts x2 |
| Λειτουργία |
Κατανεμημένο κέντρο Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Layer 2 ή 3 of Dynamic routing, Multi-hop relay, Star/Line/Network/Hybrid |
| Single Hop Delay |
Μέσος όρος 10mS (20MHz BW) |
| Κρυπτογράφηση |
DES, AES128/256, SM4, SNOW3G/ZUC optional, Chip/TF card encryption customized or external encryption machine |
| Λειτουργία Anti-Jamming |
Χειροκίνητη επιλογή καναλιού σάρωσης φάσματος/Πλήρης ζώνη ενισχυμένη έξυπνη επιλογή συχνότητας (ευαισθητοποίηση φάσματος)/Πλήρης ζώνη προσαρμοστική άλμα συχνότητας FHSS/Λειτουργία περιαγωγής, Παρεμβολή πολλαπλών επιπέδων |
|
Τοπική/
Απομακρυσμένη διαχείριση
|
Συχνότητα λειτουργίας, εύρος ζώνης καναλιού, αναγνωριστικό δικτύου, ρυθμίσεις ισχύος μετάδοσης και άλλων παραμέτρων, σάρωση φάσματος, εμφάνιση σε πραγματικό χρόνο και στατιστικά αρχεία τοπολογίας δικτύου, ισχύς πεδίου σύνδεσης λόγος σήματος προς θόρυβο, κίνηση μεταφόρτωσης και λήψης, απόσταση κόμβου, ηλεκτρονικός χάρτης θέσης GPS/BD/GLONASS, παρακολούθηση θερμοκρασίας/τάσης/παρεμβολών, αναβάθμιση λογισμικού. Απομακρυσμένη σιωπή και αφύπνιση προαιρετικά |
| Άλλα |
Ο χρόνος εκκίνησης είναι μικρότερος από 28 δευτερόλεπτα και ο χρόνος πρόσβασης/ενημέρωσης/εναλλαγής δικτύου είναι μικρότερος από 1 δευτερόλεπτο
Δεν υπάρχει όριο στη χωρητικότητα χρήστη ενός μόνο συστήματος (256 κόμβοι ή περισσότεροι) και στον αριθμό των μεταβάσεων σε δίκτυα Mesh (Δεδομένα 15+ μεταβάσεις, φωνή 10+ μεταβάσεις, βίντεο 8+ μεταβάσεις). Η συνολική απώλεια εύρους ζώνης για τρεις μεταβάσεις και άνω είναι μικρότερη από 70%. Αυτόματη παρακολούθηση φορέα, προσαρμοσμένη σε απόκλιση συχνότητας Doppler ±6kHz, υποστηρίζει κινητή επικοινωνία με ταχύτητες άνω των 7200 χιλιομέτρων την ώρα (6 Mach, 2000 μέτρα ανά δευτερόλεπτο)
|
| Ζώνες(300M-6GHz/Uper C-X-Ku προσαρμόσιμο. Ίδια συχνότητα ή διαφορετική συχνότητα TDD, 2T2R σε μία ζώνη) |
| BAND |
Εύρος συχνοτήτων |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L Band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S Band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C Band (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Σημείωση: Η ισχύς RF, οι διαστάσεις, το βάρος είναι διαφορετικά) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Περιβαλλοντικά |
| Θερμοκρασία λειτουργίας |
-40℃ ~+80℃ |
| Επίπεδο προστασίας |
IP66, IP67/IP68 Προσαρμοσμένο |
| Μηχανικά |
| Μέγεθος/Βάρος |

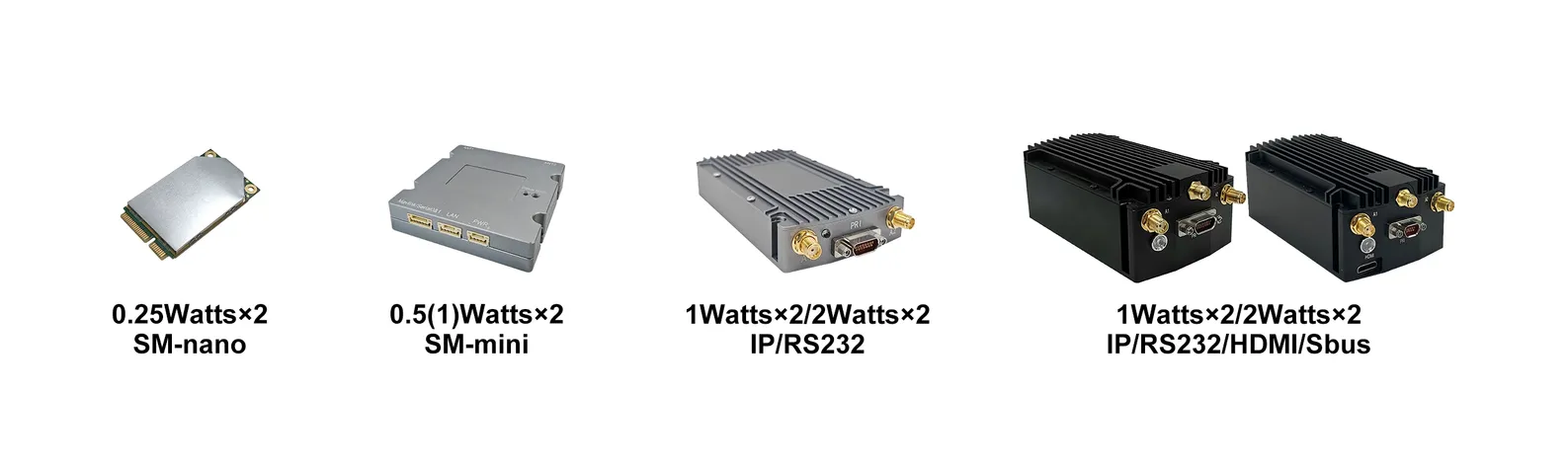

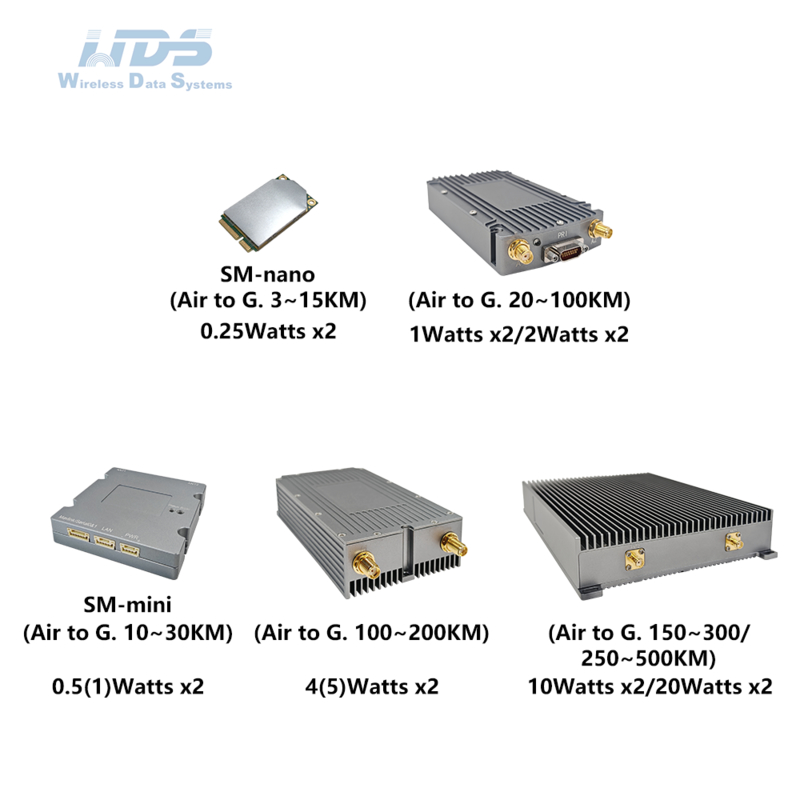

5.1x3.0x0.7cm/14g, 0.25Watts x2 Airborne Radio, SM-nano

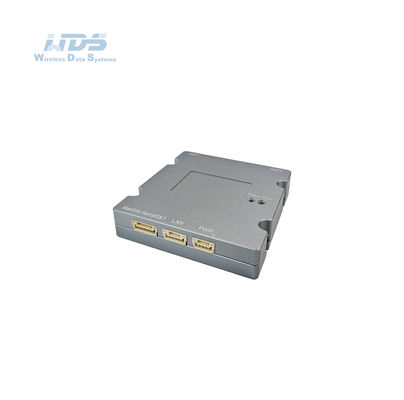

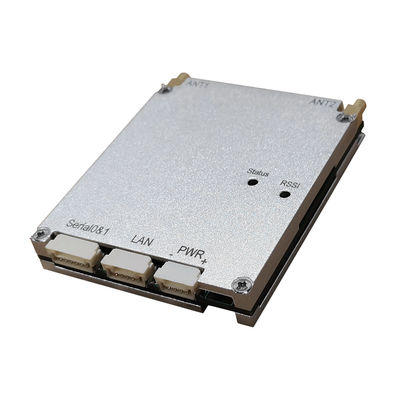

6.0x4.8x1.1cm/46g, 0.5(1)Watts x2 Airborne Radio, SM-mini
6.0x5.8x1.3cm/60g, 0.5(1)Watts x2 Airborne Radio, SM-mini

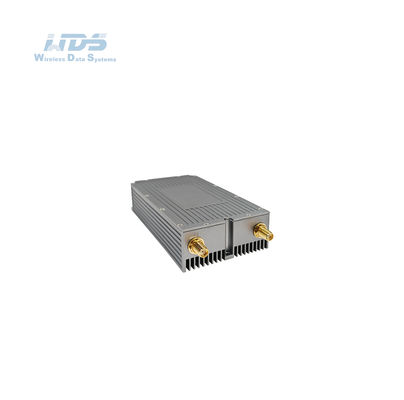

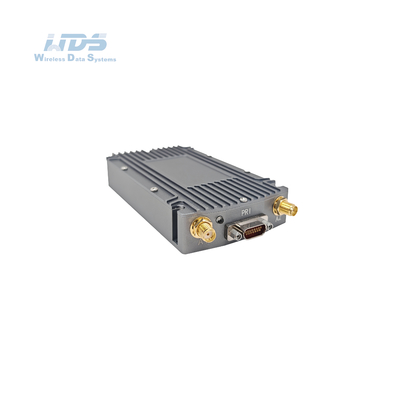

11.7x6.2x2.0cm/160g, 1(2)Watts x2 Airborne Radio-Iron Gray

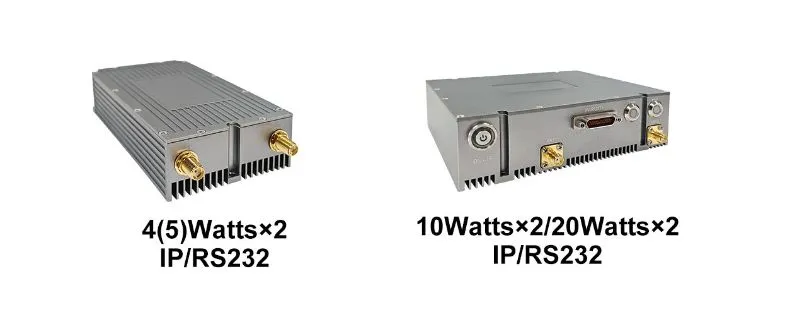

13.8x6.2x2.7cm/225, 4(5)Watts x2 Airborne Radio-Iron Gray

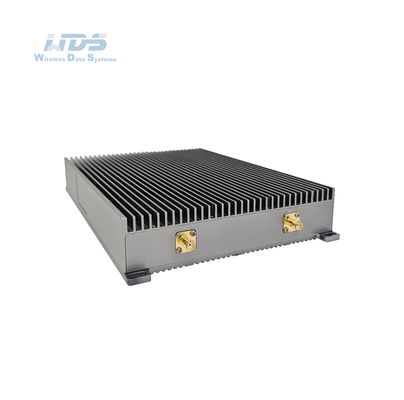

12.8x13.4x3.8cm/598g, 10Watts x2/20Watts x2 Airborne Radio-Iron Gray
14.2x14.0x5.0cm/962g, 10Watts x2/20Watts x2 Airborne Radio-Black
|
| Εγκατάσταση/Χρώμα |
4 οπές στερέωσης/Μαύρο, Iron Gray, Army Green Προαιρετικό |
| Ισχύς |
| Τάση τροφοδοσίας |
3.5-5VDC, 0.25Watts x2, SM-nano
9-32VDC, 0.5Watts x2, SM-mini
9-39VDC, 1Watts x2
12-36VDC, 2Watts x2/4(5)Watts x2
18-32VDC ,10Watts x2/20Watts x2
|
| Κατανάλωση ρεύματος |
Λειτουργία 1-2A/Standby 0.5-1A@3.5-5V, 0.25Watts x2, SM-nano
Λειτουργία 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Watts×2, SM-mini
Λειτουργία 1-2A/Standby 0.5-0.7A@12V, 1Watts×2/2Watts×2
Λειτουργία 2-4A/Standby 0.5-0.7A@12V, 4(5)Watts×2
Λειτουργία 3-6A/Standby 0.7-0.9A@16.8V,10Watts×2
Λειτουργία 6-10A/Standby 0.7-0.9A@20V, 20Watts×2
|
| Επιλογή ισχύος |

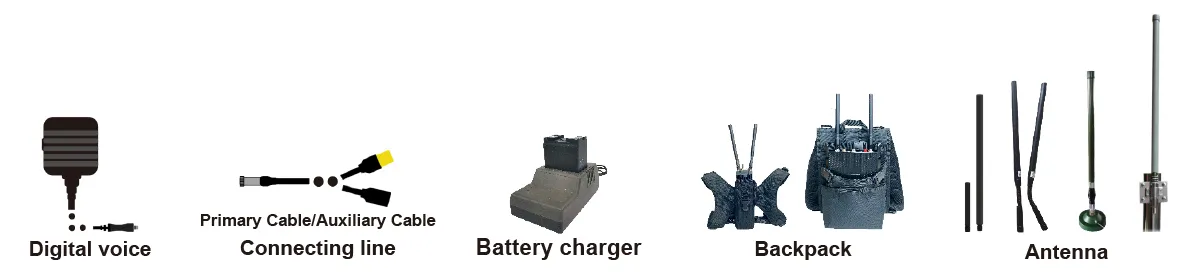

Τροφοδοσία από μπαταρία Twist-Lock ή κύριο καλώδιο |
| Μπαταρίες |
10/6 ώρες για 114/77.7Wh |
| Διεπαφή |
| Βασική διεπαφή |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Input |
|
Push to talk/
Βοηθητική διεπαφή
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Προαιρετική επέκταση δικτύου |
Δρομολόγηση δημόσιου δικτύου/4G LTE, WB-NB integration, Fiber, Satellite |
| Προαιρετική επέκταση βίντεο |
Low Delay HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Δείκτης κατάστασης σύνδεσης |
Σταθερό κόκκινο - Το δίκτυο δεν είναι συνδεδεμένο
Αναβοσβήνει κόκκινο - Εκκίνηση/δεν είναι συνδεδεμένο στο δίκτυο
Σταθερό πράσινο - Το δίκτυο είναι συνδεδεμένο
Αναβοσβήνει πράσινο - Το Voice PTT είναι απενεργοποιημένο
|
| Δείκτης σύνδεσης RSSI |
Σταθερό πράσινο - Η ποιότητα της σύνδεσης είναι εξαιρετική
Σταθερό μπλε - Η ποιότητα της σύνδεσης είναι καλή
Σταθερό κίτρινο - Η ποιότητα της σύνδεσης είναι μέτρια
Σταθερό μωβ - Η ποιότητα της σύνδεσης είναι ελαφρώς χειρότερη
Σταθερό κόκκινο - Η ποιότητα της σύνδεσης είναι κακή ή η σύνδεση είναι απενεργοποιημένη
|
|
Διεπαφή διαχείρισης/
Διεπαφή ελέγχου
|
Διαχείριση δικτύου/GUI μέσω web, API για διεπαφή δευτερεύουσας ανάπτυξης/SNMP |
