| Γενικά |
| Πλατφόρμα SDR, Σχήμα κύματος |
9363 ή 9361+7Z020, κινητό δίκτυο MANET |
| Τεχνολογία MIMO |
Χρονοδιαστημική κωδικοποίηση, λήψη ποικιλομορφίας, διαμόρφωση δέσμης TX / RX |
| Να Έχετε Ευαισθησία |
-103dBm@5MHz BW |
| Διάταξη ζώνης καναλιού |
1.25/2.5/5/10/20MHz ρύθμιση. Υποστηρίζει τη μετάδοση και τη λήψη με διαφορετικά εύρη ζώνης καναλιών, επιτυγχάνοντας μικτή ευρυζωνική και στενή ζώνη |
| Ποσοστό δεδομένων |
1-70Mbps ((20MHz BW) Προσαρμοστικό, QoS |
| Τρόπος τροποποίησης |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Προσαρμοστική (προαιρετική σταθερή ρύθμιση) |
Δύναμη εξόδου RF
(υποστήριξη TPC, έλεγχος ισχύος μετάδοσης, ρυθμιζόμενο 1dBm) |
0.25 βατ x2
0.5(1) Βατ x2
1 βατ x2
2 βατ x2
4 ((5) Βατ x2
10 ((20) Βατ x2
|
|
Ατομικό άλμα
Απόσταση επικοινωνίας
|
3-15KM, 0,25Watt x2; 10-30KM, 0,5Watt x2; 20~50KM, 1Watt x2; 50~100KM, 2Watt x2; 100~150KM, 4Watt x2; 100~200KM, 5Watt x2; 150~300KM, 10Watt x2; 250~500KM, 20Watt x2 |
| Τρόπος |
Διανεμημένη κεντροί Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, στρώμα 2 ή 3 της δυναμικής δρομολόγησης, Multi-hop relay, Star/Line/Network/Hybrid |
| Αργή αναχώρηση |
Μέσος όρος 10mS (20MHz BW) |
| Κρυπτογράφηση |
DES, AES128/256, SM4, SNOW3G/ZUC προαιρετικό, κρυπτογράφηση με κάρτα Chip/TF προσαρμοσμένη ή εξωτερική μηχανή κρυπτογράφησης |
| Τρόπος κατά της παρεμπόδισης |
Εγχειριτική επιλογή καναλιών σάρωσης φάσματος/Εξελικμένη έξυπνη επιλογή συχνότητας πλήρους ζώνης (γνωσία φάσματος) /Εγκαιροποιημένη επιλογή συχνότητας πλήρους ζώνης FHSS/Κατάσταση περιαγωγής, αντι παρεμβολής πολλαπλών επιπέδων |
| Τοπική/Απομακρυσμένη Διαχείριση |
συχνότητα λειτουργίας, εύρος ζώνης καναλιού, αναγνωριστικό δικτύου, ισχύς μετάδοσης και άλλες ρυθμίσεις παραμέτρων, σάρωση φάσματος, απεικόνιση σε πραγματικό χρόνο και στατιστικές καταγραφές της τοπολογίας δικτύου,σχέση έντασης πεδίου σύνδεσης σήματος-θόρυβου, ανεβάστε και κατεβάστε κίνηση, απόσταση κόμβου, ηλεκτρονικό χάρτη θέσης GPS/BD/GLONASS, παρακολούθηση θερμοκρασίας / τάσης / παρεμβολής, αναβάθμιση λογισμικού. |
| Άλλα |
Ο χρόνος εκκίνησης είναι μικρότερος από 28 δευτερόλεπτα και ο χρόνος πρόσβασης/ενημέρωσης/μετάβασης δικτύου είναι μικρότερος από 1 δευτερόλεπτο.
Δεν υπάρχει όριο στην χωρητικότητα χρήστη ενός ενιαίου συστήματος (256 ή περισσότεροι κόμβοι) και στον αριθμό των hops στα δίκτυα Mesh (Data 15+ hops, voice 10+ hops, video 8+ hops).Η συνολική απώλεια εύρους ζώνης για τρεις ή περισσότερες στροφές είναι μικρότερη από 70%.
Αυτόματη παρακολούθηση φορέα, προσαρμοσμένη σε απόκλιση συχνότητας Doppler ±6kHz, υποστηρίζει την κινητή επικοινωνία σε ταχύτητες άνω των 7200 χιλιομέτρων την ώρα (6 Mach, 2000 μέτρα το δευτερόλεπτο)
|
| Διάταξη ζώνης ((300M-6GHz/Upper C-X-Ku προσαρμόσιμη. Ίδια συχνότητα ή διαφορετική συχνότητα TDD, 2T2R σε ενιαία ζώνη) |
| ΔΕΣΜΟΣ |
Περιοχή συχνοτήτων |
| Διάταξη 1 |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Διάταξη L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Διάταξη S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Διάταξη C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Σημείωση: Δύναμη ραδιοσυχνοτήτων, διαστάσεις, βάρος είναι διαφορετικές) |
| ΜΙΙΤ (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας |
-40°C ~+80°C |
| Επίπεδο προστασίας |
IP66,IP67/IP68 Προσαρμοσμένο |
| Μηχανικές |
| Μέγεθος/Βάρος |

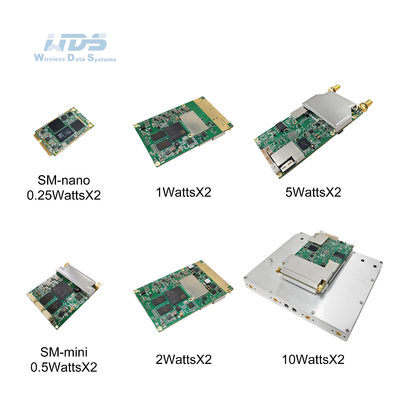

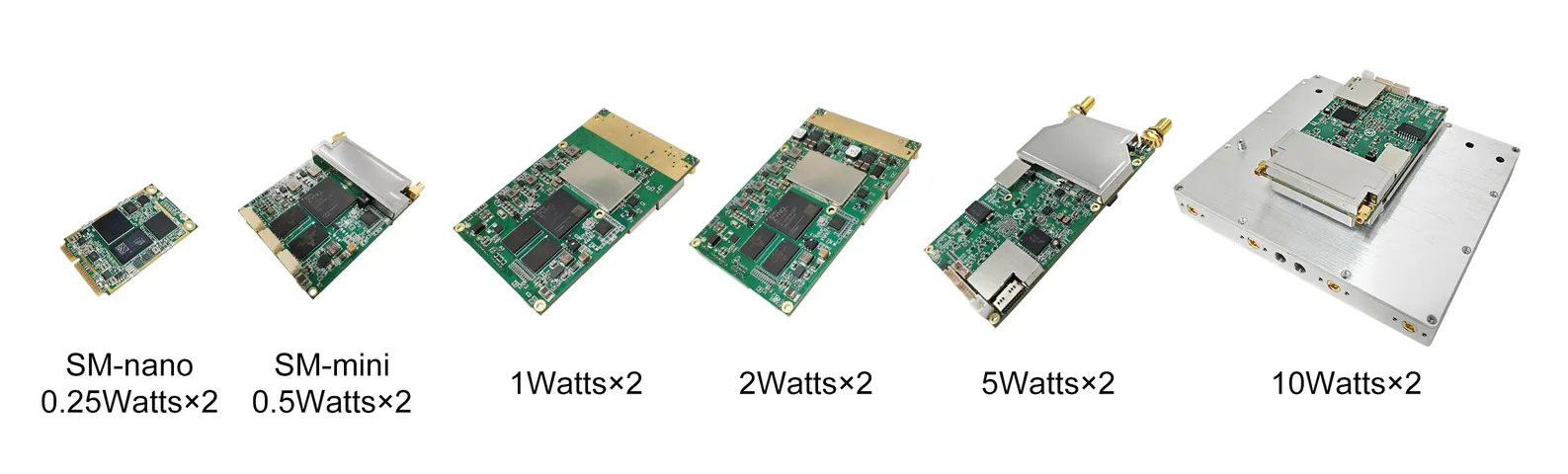

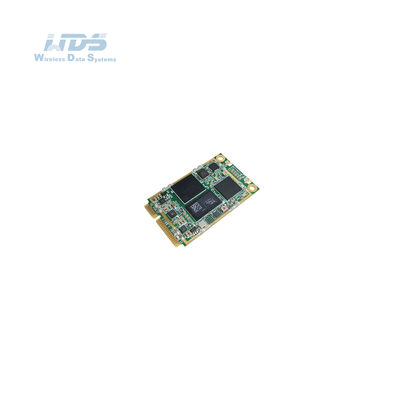

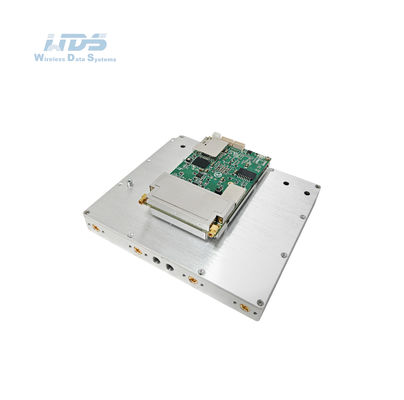

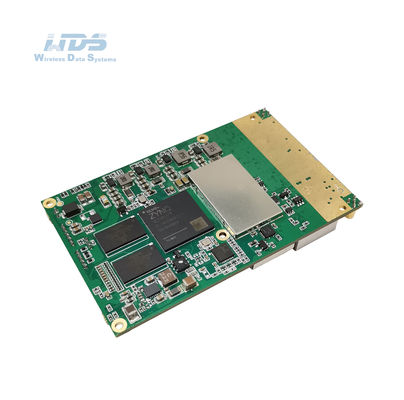

5.1x3.0x0.6cm/11g, 0.25Watt x2 Μονάδα, SM-nano
5.8x4.8x1.0cm/27g, 0.5Watt x2 Μονάδα, SM-mini
8.7x5.4x1.0cm/40g, 1Watt x2 Μονάδα
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 Μονάδα
11.5x5.4x1.3cm/56g, 5Watt x2 Μονάδα
12.7x11.0x3.4cm/524g, 10(20) Watt x2 Μονάδα |
| Εγκατάσταση/Χρώμα |
4 Τρύπες τοποθέτησης/Μαύρο, Σιδηροπράσινο, πράσινο στρατού Προαιρετικό |
| Δύναμη |
| Πρόσθετη τάση |
3.5-5VDC, 0,25W × 2, SM-νανο
9-32VDC, 0,5W × 2, SM-mini
9-39VDC, 1W × 2
12-36VDC, 2W × 2/4 ((5) W × 2
18-32VDC, 10 ((20) W × 2 |
| Κατανάλωση ενέργειας |
Δραστηριότητα 1-2A/Απομονωμένη λειτουργία 0,5-1A@3,5-5V, 0,25W × 2, SM-nano
Λειτουργία 0,3-0,5A/Εκτελεστική λειτουργία 0,2-0,3A@12V, 0,5Watt×2, SM-mini
Δραστηριότητα 0,5-1A/Απομονωμένη λειτουργία 0,4-0,6A@12V, 1W × 2
Δραστηριότητα 1-2A/Απομονωμένη λειτουργία 0,5-0,7A@12V, 2W × 2/4 ((5) W × 2
Δραστηριότητα 3-6A/Απομονωμένη λειτουργία 0,7-0,9A@16.8V, 10Wx2
Δραστηριότητα 6-7A/Εκτελεστική λειτουργία 0,7-0,9A@20V, 20Wx2 |
| Επιλογή ισχύος |
Ηλεκτρική τροφοδοσία από μπαταρία κλειδώματος ή κύριο καλώδιο |
| Διασύνδεση |
| Βασική διεπαφή |
RF: MMCX×2 (2×TRx), J1 (DC εισροή), J4 (Ethernet business, κανάλι δεδομένων), J7 (σειριακή θύρα 0, σειριακή θύρα 1 επίπεδο RS-232), εξωτερική γραμμή ελέγχου ενισχυτή ισχύος |
| Πατήστε για να μιλήσετε/βοηθητική διεπαφή |
Επικαιροποιημένα συστήματα για την προώθηση της ασφάλειας |
| Διεύρυνση δικτύου |
4G-5G Διαδρομή δημόσιου δικτύου/ενσωμάτωση WB-NB/LTE, δορυφόρος, ίνες |
| Επέκταση βίντεο |
Χαμηλή καθυστέρηση HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Δείκτης κατάστασης σύνδεσης |
Σταθερό κόκκινο - Το δίκτυο δεν συνδέεται
Επικοινωνία με το δίκτυο
Σταθερό πράσινο - Το δίκτυο συνδέεται
Πλακαρισμός πράσινο - Η φωνή PTT είναι κάτω |
| Δείκτης σύνδεσης RSSI |
Σταθερό πράσινο - Η ποιότητα σύνδεσης είναι εξαιρετική
Σταθερό μπλε - Η ποιότητα σύνδεσης είναι καλή
Σταθερό κίτρινο - Η ποιότητα σύνδεσης είναι μέση
Σταθερό μωβ - Η ποιότητα συνδέσμου είναι ελαφρώς χειρότερη
Σταθερό κόκκινο - Η ποιότητα σύνδεσης είναι κακή ή η σύνδεση είναι κάτω |
|
Διασύνδεση διαχείρισης/
Διασύνδεση ελέγχου
|
Διαχείριση δικτύου μέσω διαδικτύου/GUI, διεπαφή δευτερογενούς ανάπτυξης API/SNMP |
